LKH Graz Chirurgie Komplex (Bauabschnitt 1-3)

Mehrere Gebäudeteile des LKH Graz Chirurgie Komplex

Auftraggeber

Steiermärkische Krankenanstalten Gesellschaft m.b.H.

Standort

Auenbruggerplatz 29
8036 Graz

Über das Projekt

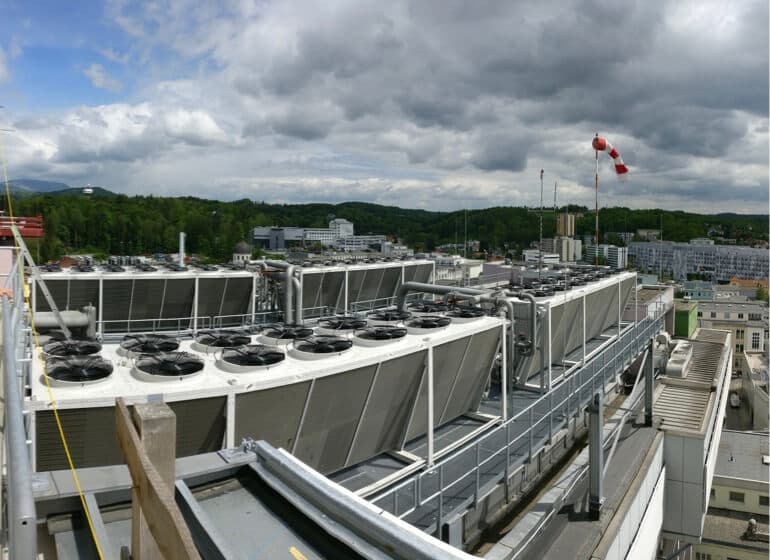

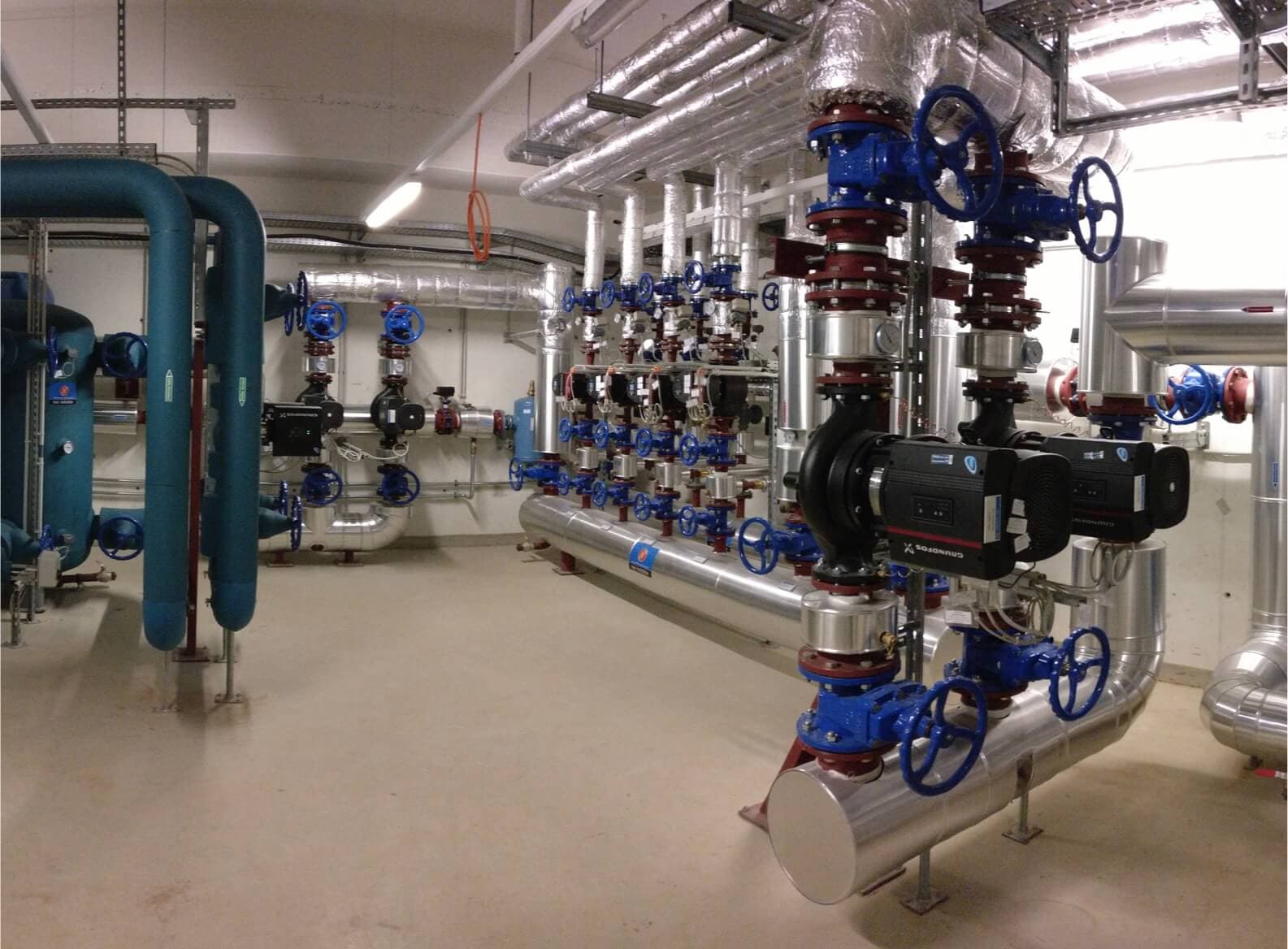

Mehrere Gebäudeteile bestehend aus: Haustechnikzentralen in den Untergeschossen, 1.Oberschoß sowie im 10.Obergschoß, Logistik- und Lagerflächen einschließlich der Anbindung an bestehende Tunnelsysteme in den Untergeschossen, medizinischen Funktionsbereichen (Endoskopie, Tagesklinik, 16 Operationssäle, 7 Intensivstationen, Laborbereiche, 2 Aufwachstationen usw.), Zentraler Notaufnahme im Tiefparterre mit Schockräumen, MR und Notfall CT-Anlage, Bettenführende Pflegestationen in den Geschossen OG03-.OG09 (Hochhaus) Heizungsversorgung erfolgt über unterirdische Versorgungsleitungen (Energiezentrale) sowie über Sole-Wasser Wärmepumpenanlagen mit Tiefenbohrungen (Fußbodenheizung) Kälteversorgung erfolgt über unterirdische Versorgungsleitungen (Energiezentrale) sowie über 2 Kältemaschinen mit Rückkühler und Freecooling sowie Sole-Wasser Wärmepumpenanlagen mit Tiefenbohrungen (Fußbodenkühlung) Wärmeauskoppelung Kältemaschinen wird im Sommer für den Entfeuchtungsbetrieb der Lüftungsanlagen genutzt Raumtemperierung erfolgt mittels Fußbodenkühlung (Geothermie Anlage), Mechanischer Belüftung sowie oberflächennaher Kühldecken und Hygiene Umluftkühleranlagen Lüftungsgeräte mit Rotatonswärmetauscher sowie KVS-Systemen, 6 Isolierzimmer mit Raum-Druckregelung, 16 Operationssäle davon 4 Hybrid Operationssäle mit modernster medizinischer Technologie Zentrale Außenluftvorwärmung über KVS-Verbundsysteme

Innovationsmerkmale

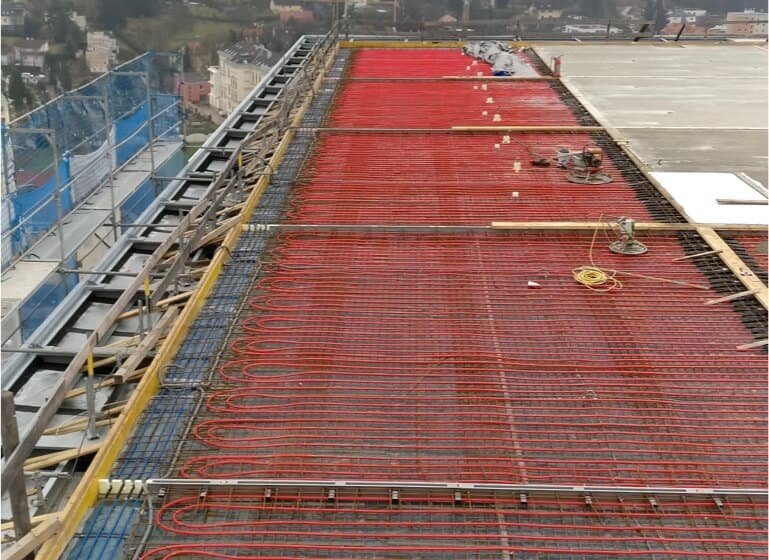

Freiflächenheizung Hubschrauberlandeplatz wird über Sole-Wasser Wärmepumpe mit Umschaltung auf Energiezentrale betrieben Zentrale Warmwasserbereitung mit 4 Rohrbündelwärmetauscher (je 350kW) , 2 elektrische Durchlauferhitzer zur Thermischen Desinfektion im Sommer sowie als Notfallversorgung des gesamten Gebäudes (je 175kW) Trinkwasserkühlungssysteme zur Temperierung der Kaltwassertemperaturen in den Sommermonaten
https://www.heiz-hofstaetter.at/media/image3@2x-6.jpghttps://www.heiz-hofstaetter.at/media/image2@2x-8.jpg

Die Zahlen im Überblick

Gesamte Heizleistung 4,5 MW Gesamte Kälteleistung 5,5 MW Lüftung 80 Zentrale Lüftungsgeräte, 30 Einzel-Ventilatoren Luftmenge ca. 500.000m³/h Wärmepumpenanlagen 500kW Freiflächenheizung Heliport 350kW Warmwasserbereitung 1,2MW Gesamter Wasserverbrauch ca. 150m³ pro Tag Spitzenzapfleistung ca. 35m³/h (6-8 Uhr Früh)

Bildrechte

Copyright: DI Markus Pernthaler Architekt ZT GmbH
