ICON Vienna
Bürogebäude mit Großküche und Geschäftsflächen in den Sockelgeschoßen
Auftraggeber
ICON Immobilien GmbH & CO OG
Standort
Getrude-Fröhlich-Sandner Straße 2
1100 Wien
1100 Wien
Projektdauer
2016 bis Sept. 2018
Durchgeführte Leistungen
Heizung, Kälte, Lüftung, Sanitär, Brandschutz, Sprinkler, Brandentrauchung, Druckbelüftung und MSR und Einzelraumregelungsanlage
Auszeichnungen
LEED Zertifizierung
BREAM Zertifizierung
Über das Projekt

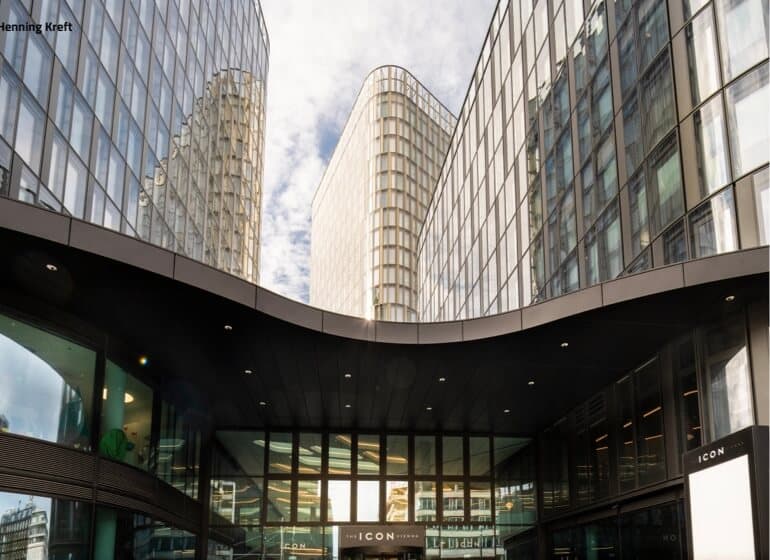

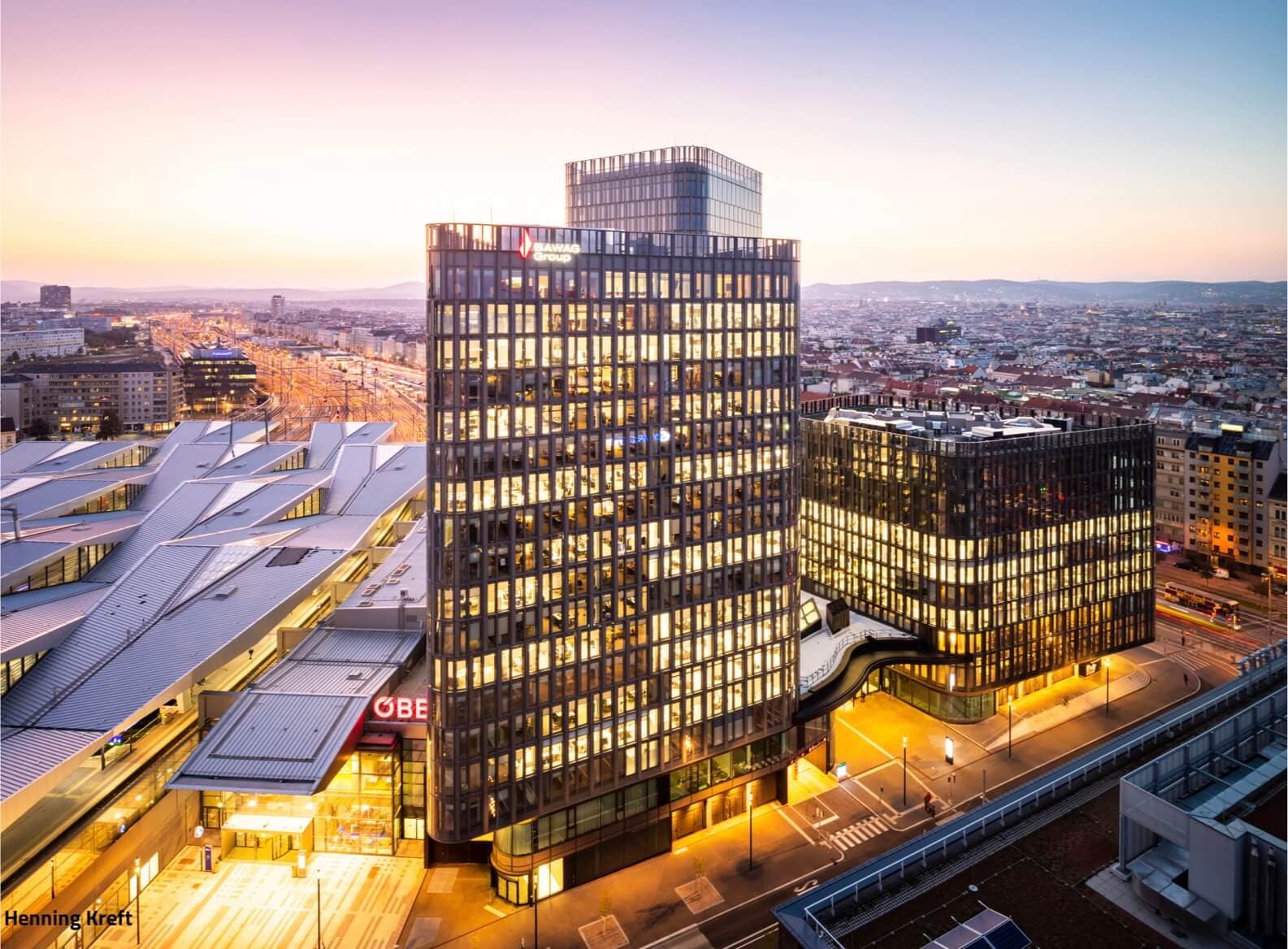

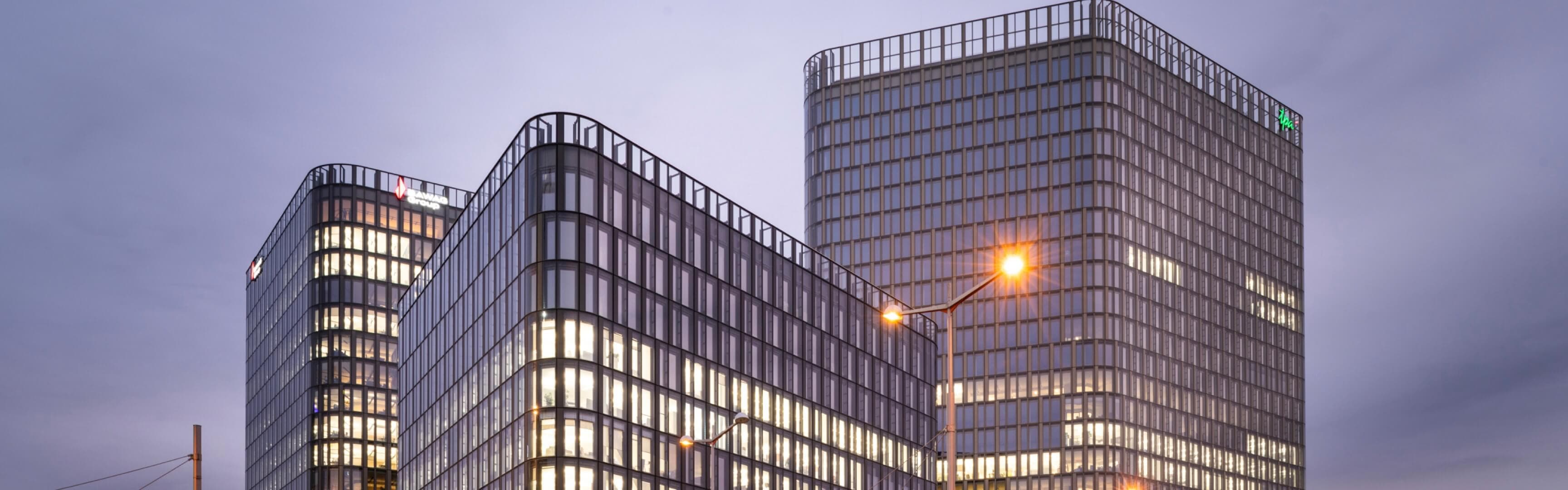

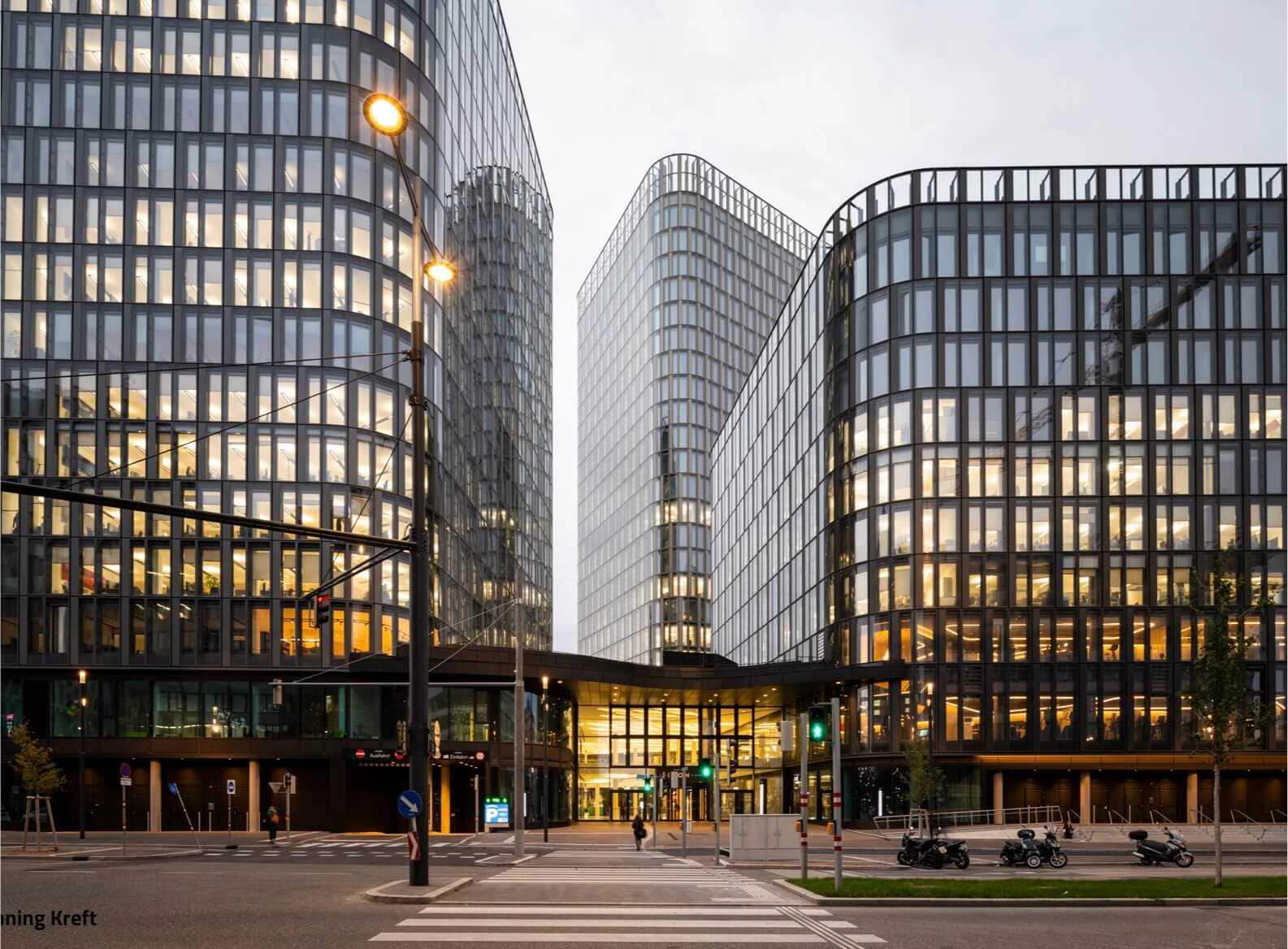

Der Gebäudekomplex besteht aus drei Bauteilen (Turm 24 UG4 bis OG24, Turm 17 UG4 bis OG17 und Turm 9 UG4 bis OG9). Die einzelnen Bauteile sind in den Sockelgeschoßen UG4 bis OG1 mit einander verbunden, ab dem OG2 besteht keine Verbindung zwischen den Bauteilen.
Im UG1 und Erdgeschoß gibt es eine direkte Anbindung an den Wiener Hauptbahnhof.

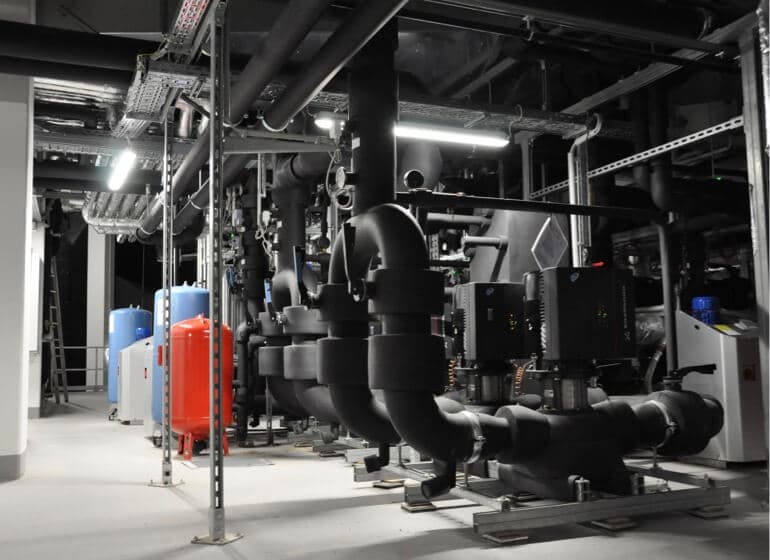

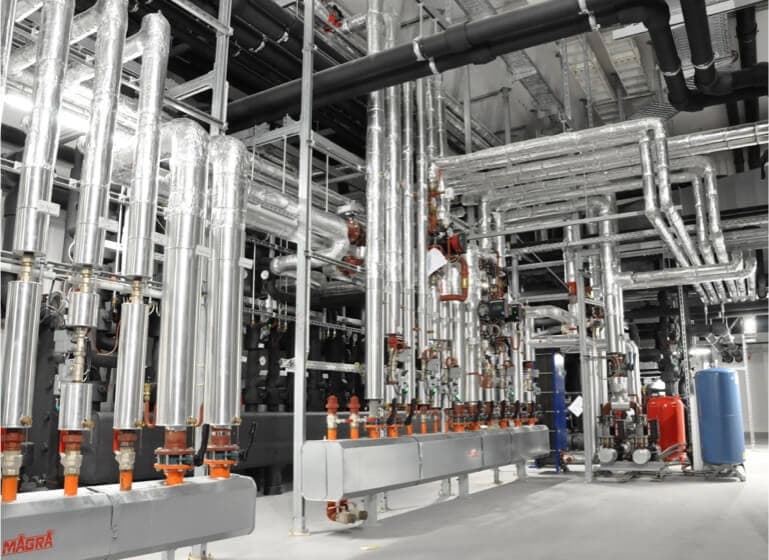

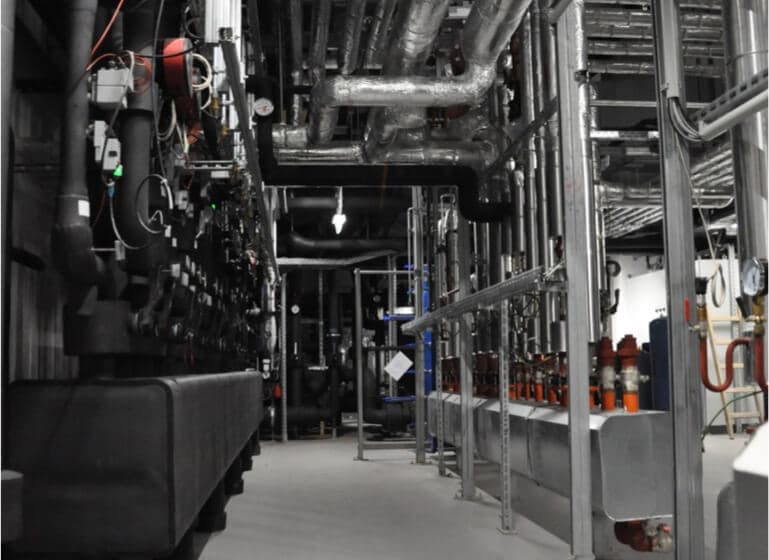

In den Untergeschoßen UG4 bis UG2 befindet sich die Tiefgarage des Objekts wie auch die einzelnen Energiezentralen der Bauteile. Im UG1 befindet sich die Anlieferungen und Entsorgungen der einzelnen Bauteile sowie Retailflächen. Im Erdgeschoß und OG1 befindet sich die Mall mit Retailflächen, einem Restaurant und Fitnesscenter. Die Mietflächen für die Büronutzung sind ab dem 2. Obergeschoß realisiert.
Innovationsmerkmale
Regenwassernutzungsanlage sämtlicher Flachdächer für WC Spülungen
Leistungsabhängige Regelung der Verteilerabgänge mittels energievalves
Lüftungsanlagen der Bürobereiche mit Hochdruckbefeuchtungsanlagen
Regelung der Bauteilaktivierung im 2 – Achsraster mittels druckunabhängigen Regelventilen – extrem flexible Raumaufteilungen für Belegeplanungen möglich
Wärmerückgewinnung der Abwärme Kältemaschinen im Sommer für Nachheizregister
Außführung aller Lüftungsanlagen als Vollklimaanlagen
Geothermieanlage zur Wärmeerzeugung mittels Wärmepumpenanlagen (Geothermienutzung von Bodenplatte und Schlitzwände)
Einzelraumregelung mit tageslichtabhängiger Beleuchtungsregelung (DALI) und Jalousiesteuerung
Die Zahlen im Überblick
Gesamtbürofläche ca. 67.000m²
Gesamtluftmenge Lüftungsanlagen: ca. 727.000m³/h
Verlegte oberflächennahe Bauteilaktivierung: 26.337m²
Verlegte Rohrleitungen: ca. 85.000m
Verbaute Unterflurkonvektoren: 3.000 Stk.
Verbaute GK-Kühldecke: ca. 6.000m²
Verbaute m² Lüftungskanäle: ca. 30,000m²
Kälteleistungen
Turm 24: Fernkälte 2.076 kW, Kältemaschine 916 kW, Wärmepumpe 158 kW
Turm 17: Fernkälte 1.435 kW, Kältemaschine 680 kW, Wärmepumpe 145 kW
Turm 9: Fernkälte 1.174 kW, Kältemaschine 323 kW, Wärmepumpe 182 kW
Heizleistungen
Turm 24: Fernwärme 2.165 kW, Wärmepumpe 189 kW
Turm 17: Fernwärme 1.339 kW, Wärmepumpe 167 kW
Turm 9: Fernwärme 1.289 kW, Wärmepumpe 210 kW
Bildrechte
Copyright: Henning Kreft
